AB-BNCT 醫療設備
通過AB-BNCT創新治療方案 讓病人獲得治癒、維持生活品質
我們是AB-BNCT治療設備的領導者
縮短治療時間 增加病患舒適度
-
降低治療影響 讓抗癌之路更加輕鬆
迴旋加速器
中子源靶系統
中子束調整器
治療控制系統
治療計畫系統
輻射屏蔽規劃
BNCT 治療中心
加速器
Cyclotron
中子產生系統
Neutron production system
血硼分析實驗室
Blood-boron analysis lab.
治療控制室
Treatment control room
中子品管實驗室
Neutron QA lab.
治療室
Treatment room
中子源靶系統
中子源靶系統也擁有擁有多件專利，包括靶材本身與冷卻水系統。藉由迴旋加速器傳輸過來的質子束撞擊鈹靶，引發9Be(p,n)反應，將質子轉換為高能中子；同時，藉由冷卻水流快速帶走大量累積在靶上的熱，而遠距換靶的機構系統，使靶後續的維護更方便，更安全。中子源靶系統還可細分為中子產生靶站與遠端操作換靶系統，其特點如下:
-
中子產生靶站：
- 高純度鈹靶整合安全連鎖系統
- 專利靶材設計與高效冷卻系統，延長鈹靶使用壽命
-
遠端操作換靶系統：
- 遠端操作換靶，避免工作人員接受不必要之輻射劑量
- 具備三年儲存空間，可將更換下的耗材放置等待半衰期過後再取出，充分考慮輻射安全處置問題
中子束調整器
禾榮科技的中子束調整器(Beam Shaping Assembly, BSA)擁有多件專利，透過獨特的設計，使得中子的使用效率大幅提升。因此可搭配經濟型的加速器設備或是高效能的加速器設備。搭配經濟型的加速器設備，可以穩定輸出BNCT用的治療中子束，符合BNCT的治療需求。而搭配高效能的加速器設備時，進行BNCT治療時間低於同業水平。
-
中子束調整器特點：
- 禾榮科技透過獨特的質子側向入射設計，配合適當的中子緩速材料之選用，使得質子轉換成可用之超熱中子效率大幅提升。中子束調整器由濾屏(鐵、氟化物複合材)、鉛反射體、鉍匯聚體及中子屏蔽材(PE摻硼)組成。高能中子通過BSA過程被減速並調整成適合進行BNCT照射的超熱中子束。
治療控制系統
治療控制系統(TCS, Treatment Control System)是用來控制AB-BNCT系統的射束開關與監視系統狀態，並透過軟體設計確保系統控制流程的安全性，此外也提供相應運轉紀錄功能與報表的輸出。治療控制系統根據執行目的可概分為系統設定、射束品保、臨床治療、研究應用的四項操作模式。
-
系統設定
- 系統狀態檢視
- 系統設定
- 系統運行資料檢視
- 用戶管理模組
- 系統操作歷程檢視
-
臨床治療
- 系統狀態檢視
- 射束品保檢查
- 治療排程顯示
- 患者資訊顯示與管理
- 治療參數設定(自動/手動)、鎖定、修改紀錄
- 射束控制：暫停或終止治療照射
- 治療進度顯示
-
研究應用
- 系統狀態檢視
- 照射參數設定
- 射束控制：控制射束開關
- 照射中數據監測顯示
- 照射完成後，系統自動產生照射報告
-
射束品保
- 系統狀態檢視
- 日、週、月、季、年射束品保之排程規劃與執行狀態
- 射束控制與安全連鎖機制
- 品保射束進度顯示
- 品保報告報表顯示
- 品保歷程檢視

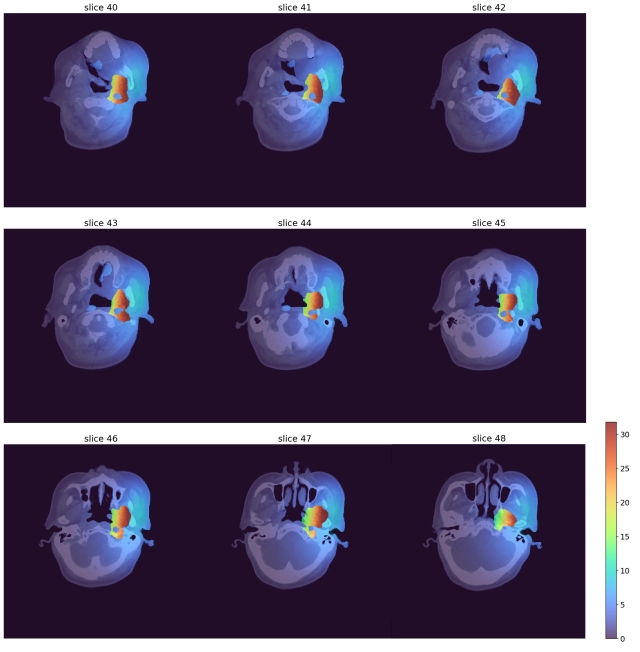

治療計畫系統
治療劑量計算引擎運用蒙地卡羅演算法，一般商用電腦也能在60分鐘內完成超過一百萬顆中子遷移模擬。此外，計算加速階級可隨心根據使用者的需求調整，在階級二的加速模式下，只需15分鐘，就能夠完成與一百萬顆粒子等同的遷移模擬計算，治療區域內每個體素的計算誤差更維持在1.5%以內；若調升至階級八的加速模式，更可在僅1分鐘內完成等同一百萬顆粒子的遷移模擬計算。
-
治療計劃系統特點：
- 蒙地卡羅技術應用
- 便捷設定患者照射方案
- 支援DICOM影像IO
- 劑量整合顯示介面
